显影添加剂

在显影制程中，显影下来的干膜、油墨易造成槽体、滚轮脏污，致使反沾问题产生，导至良率下降，本公司所生产之高效能显影添加剂乃针对此项问题做改善，且可减少保养频率、保养工时，进而提升产能。相对之下，降低废水量，是种新型态产品。
本公司开发的显影添加剂可直接添加在显影液中，可将显影下来的不饱和基物质（未曝光聚合的感光油墨）隔离及包裹起来，经由槽体溢流排出，达到阻止油墨受光及温度聚合而沾粘在槽壁、滚轮、管路及板面上，可使槽体清洁。可有效避免因返粘而造成PCB板面外观、抗镀等产品质量不良的问题，提高产品良率。

▍产品介绍

在显影制程中，显影下来的干膜、油墨易造成槽体、滚轮脏污，致使反沾问题产生，导至良率下降，本公司所生产之高效能显影添加剂乃针对此项问题做改善，且可减少保养频率、保养工时，进而提升产能。相对之下，降低废水量，是种新型态产品。

本公司开发的显影添加剂可直接添加在显影液中，可将显影下来的不饱和基物质（未曝光聚合的感光油墨）隔离及包裹起来，经由槽体溢流排出，达到阻止油墨受光及温度聚合而沾粘在槽壁、滚轮、管路及板面上，可使槽体清洁。可有效避免因返粘而造成PCB板面外观、抗镀等产品质量不良的问题，提高产品良率。当光阻剂在曝光室以外进行聚合均会造成制程上的异常质量上的不良(当在设备上进行聚合即为Sludge，在生产板面上发生则为Scum)。可有效降低Sludge的产生，减少Sludge反沾造成的不良，亦可减少保养频率、保养工时，进而提升产能。

同时产品具有双电离层结构，能阻隔金属离子催化的优异性能，从而可消除这些金属离子的不利影响，进而提高胶溶、乳化的作用。



▍适用范围

适用于干膜线路显影机、防焊显影机的制程工序。





▍产品作用原理

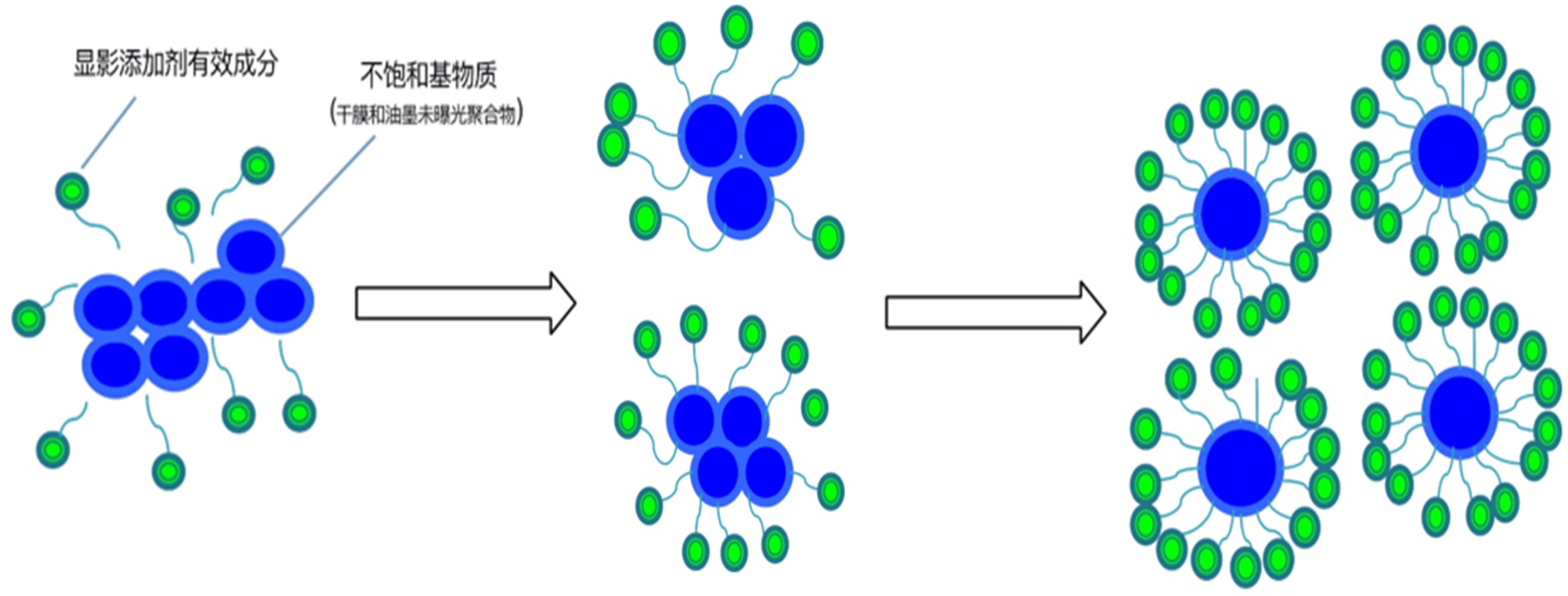

显影添加剂会包裹被分裂的光阻，阻断自由基的生成，不让聚合物再次产生聚合。









▍产品优势

· 喷管管路不易结晶阻塞，降低显影槽壁、滚轮保养的负荷。

· 可有效解决孔内绿漆残留的问题。

· 可有效解决白色油墨显影不洁的问题。

· 减少Sludge反沾造成的不良（减少开短路的发生）。

· 可简化保养方式，逐步取消酸碱大保养。

· 可大幅降低换槽及洗槽频率，相对降低废水量。

· 操作容易不需更改设备。

· 提升AOI检修效率和产品品质良率。





▍使用说明

清远市xx电子有限公司

二楼线路显影线：

显影缸容积为1350L（一段）、950L（二段）共2250L；配液缸（补加缸）为2个，每个容积为700L；显影液每班换缸。



工序

缸体容积

添加比例

添加量

备注

1

开缸

2250L

0.2%

4.5L

两段缸体在外置槽混合，直接加入外置槽内即可。

2

配液1

700L

0.1%

0.7L

按指定量加入缸内，搅拌均匀。

3

配液2

700L

0.1%

0.7L

按指定量加入缸内，搅拌均匀。



· 日常维护：换缸时将缸体排空，用水枪冲洗缸体内壁和内部设备。

· 后续跟进：

连续使用10天后，需要做一次大保养（不需要使用清槽剂），直接用高压水枪将附在槽体、管道上的油墨污垢彻底冲洗下来。

· 评估方法：

使用10天后做大保养时，将显影缸内的废显影液排放干净，用手机，开启视频录像功能，并开启闪光灯，将手机伸入槽体内部拍摄录像，并缓慢旋转手机，确保每个部位都能录入，便于观察。

用高压水枪冲洗上述录像内附着的油墨渣；清洗完成后，再次按照上述方法录像，进行效果对比确认。

三楼防焊显影线：

显影缸容积为1100L（一段）、1100L（二段）、250L（三段）共2450L；显影液每班换缸。





工序

缸体容积

添加比例

添加量

备注

1

一段

1100L

0.2%

2L

按指定量加入缸内，搅拌均匀。

2

二段

1100L

0.2%

2L

按指定量加入缸内，搅拌均匀。

3

三段

250L

0.2%

0.5L

按指定量加入缸内，搅拌均匀。

日常维护、后续跟进及评估方法与二楼线路一致。





▍产品的理化性质

外观：

无色至淡黄色透明液体

气味：

无味

pH值：

12-13（25℃）

蒸汽密度：

无数据

蒸发速度：

不易蒸发

蒸汽压力：

同水

溶解度：

与水任意比例互溶

沸点：

105℃

熔点：

N/A（液体物质）

闪点：

N/A（不燃液体）

燃点：

N/A（不可燃）

爆炸极限：

N/A（不燃液体）

热稳定性：

稳定不分解（-5℃~105℃）

禁配物：

强酸、强氧化性物质

聚合性：

不发生聚合

有害分解物：

N/A（350℃内不分解）





▍安全作业防护

作业人员须佩戴护目镜，戴工业手套。不直接与皮肤接触。





▍储存与运输

储存：非危险货物，密封储存在阴凉干燥处，通风良好以及阳光无法直接照射的地方。

运输：非危险货物，仅限于中国大陆陆地运输；如需航运或海运请咨询相关管理部门。





▍应急处置

· 皮肤接触：脱去被污染的衣着，用肥皂水或清水彻底冲洗。

· 眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。

· 经鼻吸入：用水和纸巾清洗鼻孔，离开现场并移至空气良好处。

· 经口食入：用大量清水漱口，如有不适就医帮助。

· 泄漏处置：残液收集于专用容器内，地面用清水刷洗干净。

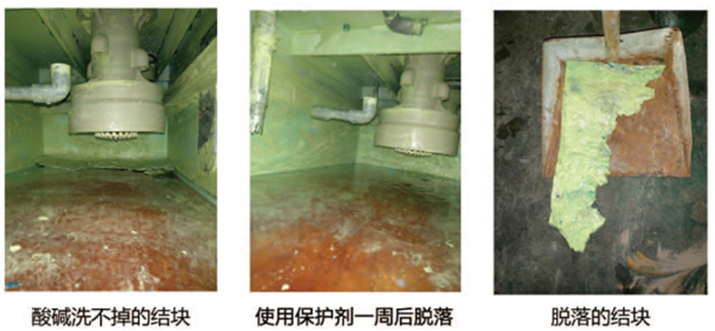

▍效果图

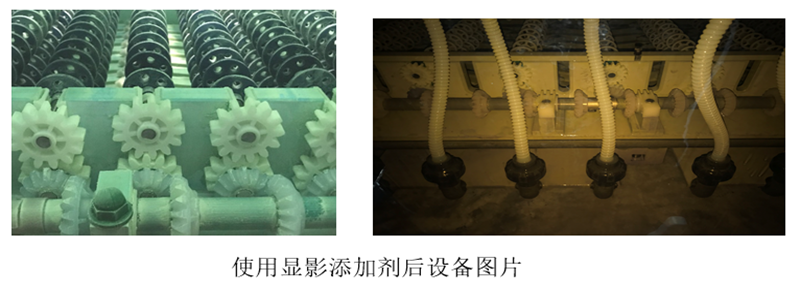

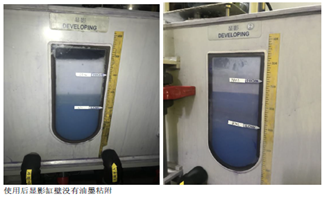

客户在使用显影添加剂后，正常生产一周后显影缸内滚轮上、缸壁上、死角处都非常的干净，与一周前刚保养后的效果一致，效果非常明显。
